物流・建設他用

BoxMetrix（箱寸法重量自動測定）

箱のサイズと重量測定を自動化。箱を置いて2秒で幅・奥行・高さ・重量を出力します。出力はレシート印刷、画像とCSVファイルへの記録のほか、外部へのデータ送信を備えています。スピーディーに、正確に、そして簡単に。BoxMetrixは画像処理技術でロジスティクスを効率化します。

箱を置いてから計測・測定値の印字までの動作

箱を置いて約2秒で箱の幅、奥行、高さ、重量を計測し、サーマルプリンタに計測値を印字している例です。印字と同時に箱の荷姿の画像とCSVファイル（Excelなどで編集が可能なファイル）への保存も行っています。

説明動画（80秒）

幅、奥行、高さ、重量の測定が置くだけ２秒

これまでの測定作業

1) サイズ確認
幅＋奥行＋高さをメジャーで計測し、ペンで記録または端末に入力

2) 量りに箱を乗せて重さを計測し、ペンで記録または端末に入力。箱とペン、端末などの持ちかえに時間がかかりました。

BoxMetrix は置くだけ2秒

１）箱を置くとBoxMetrixが箱が置かれたことを自動検知します

２）自動測定し、2秒で幅、奥行、高さ、重量を出力、画像やデータの記録を行います。

置くだけで自動計測するため、扱う荷物が大量でも作業疲れによる間違いを防ぎ、簡単かつ効率的に作業することができます。

BoxMetrixの特徴

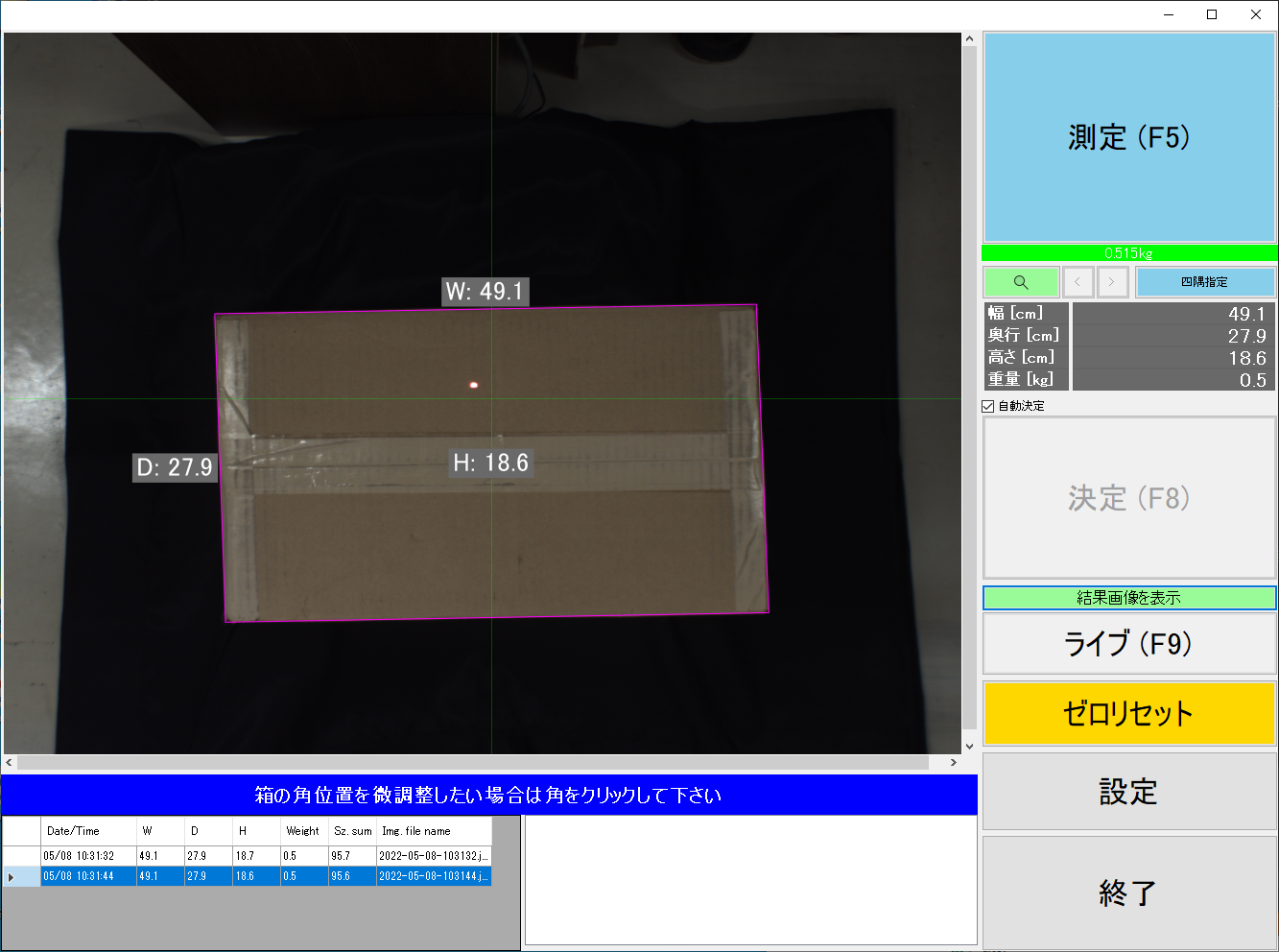

高画素カメラによる正確な画像処理

箱の寸法を正確に計測するための専用アルゴリズムと高解像度カメラ（1200万画素）＋高性能レンズを採用。箱の種類や周囲環境にも影響されにくい画像処理により、計測作業の負担を大幅に削減します。

高い繰り返し精度

高解像度カメラにより高い測定精度を実現。

● 幅・奥行繰り返し精度※：+- 1mm
●高さ繰り返し精度：+- 1mm
●重量繰り返し精度：
　+- 0.005kg（最大30kg), +- 0.01kg（最大60kg)

※幅45cm x 奥行30cm x 高さ26cmの変形や丸みのない箱を±30度の範囲で水平方向に回転させながら100回計測して最大最小を算出。箱の形や丸み、画角などの条件により精度は変わることがあります。

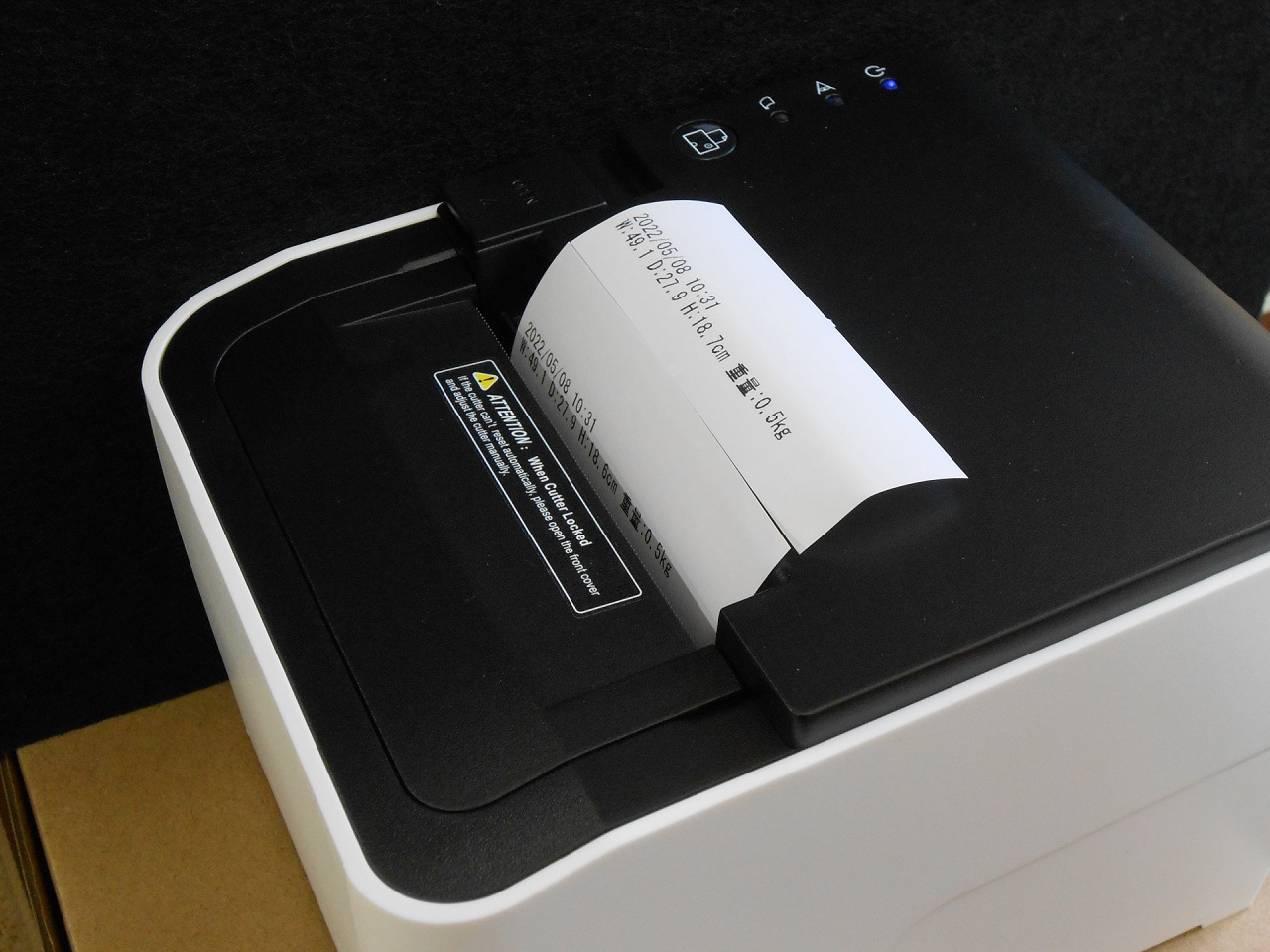

レシートプリンタで寸法と重量を印刷（オプション）

箱を置いて約2秒で自動的に 幅、奥行、高さ、重量をプリントアウトします。

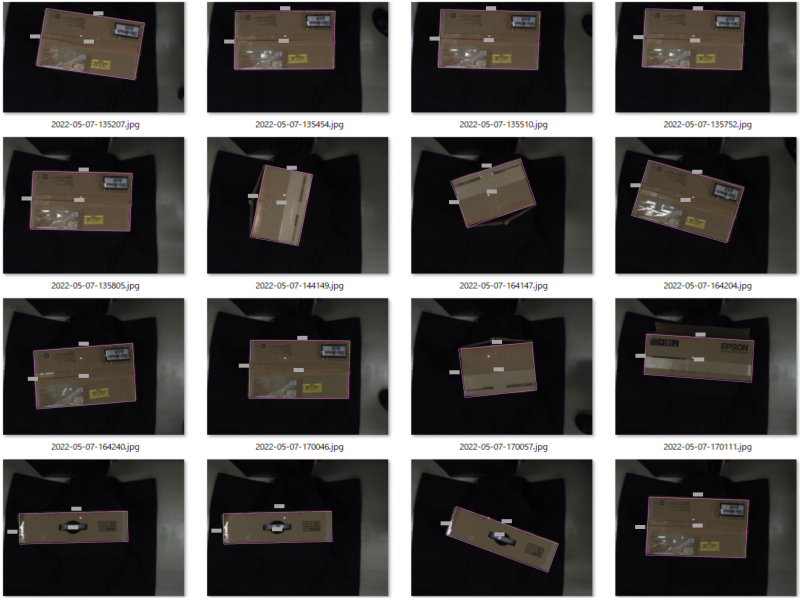

画像データの保存

測定した箱の画像を記録することができます。高解像度の画像のため、伝票番号などの細部まで記録として残すことができます（下図 部分拡大画像参照）。

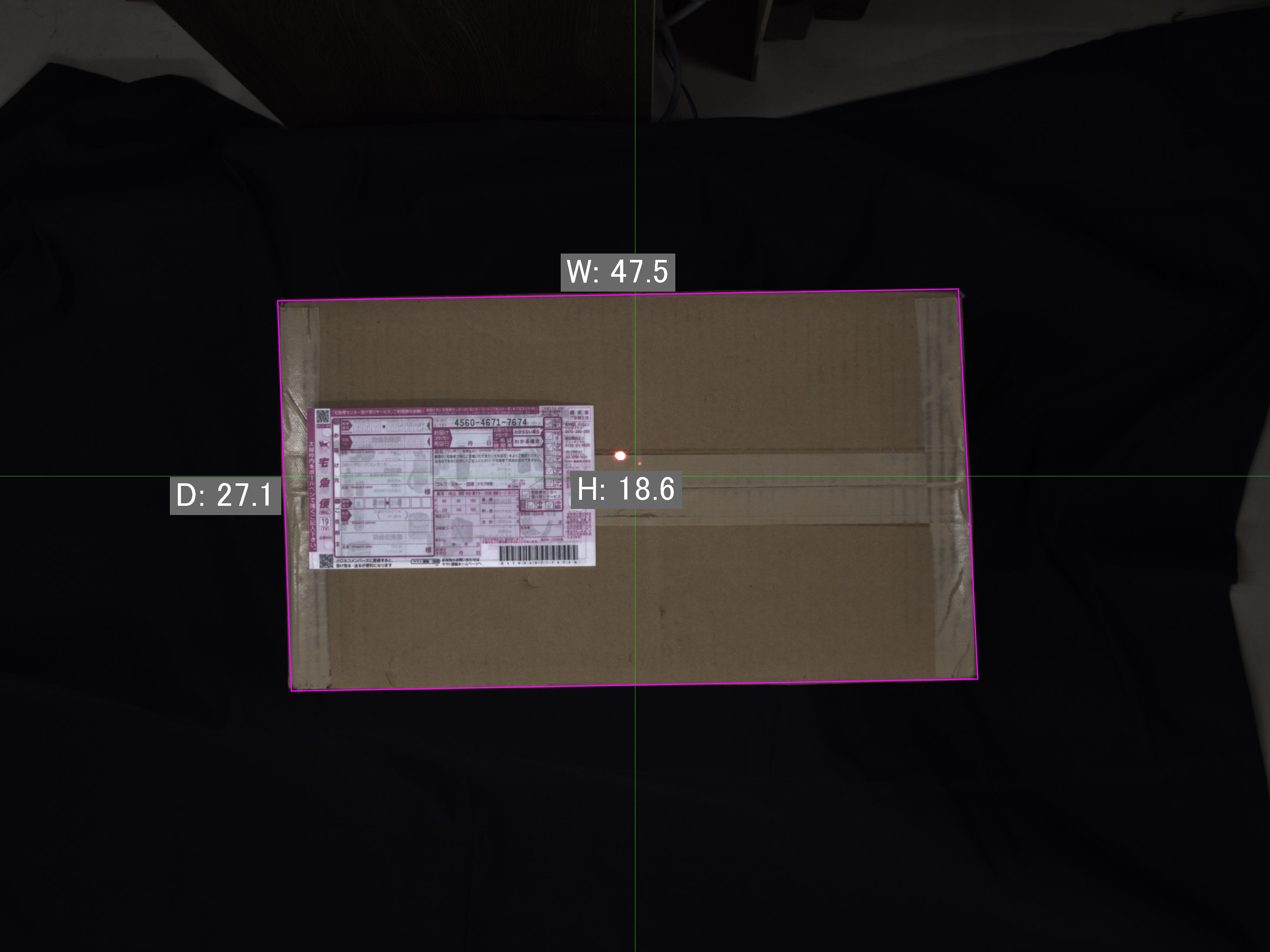

保存画像（全体）

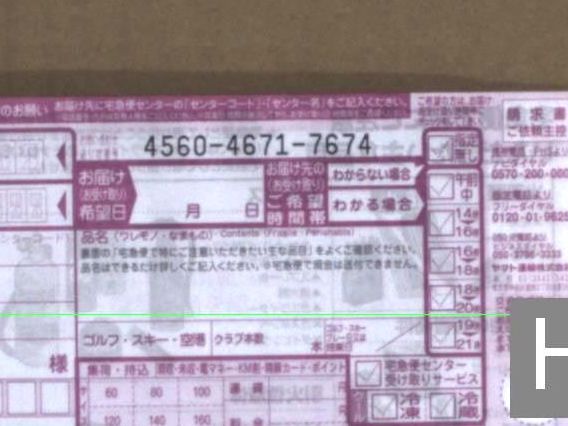

保存画像の伝票番号部分拡大

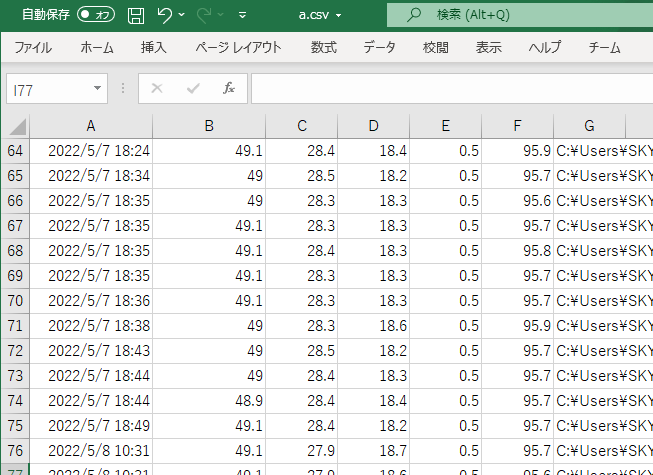

CSVファイル（Excel）への保存

設定によりCSVファイルに測定データを保存することができます。測定データには日時、箱の寸法（W/D/H）、重量、同時に記録された画像ファイル名が保存されます。

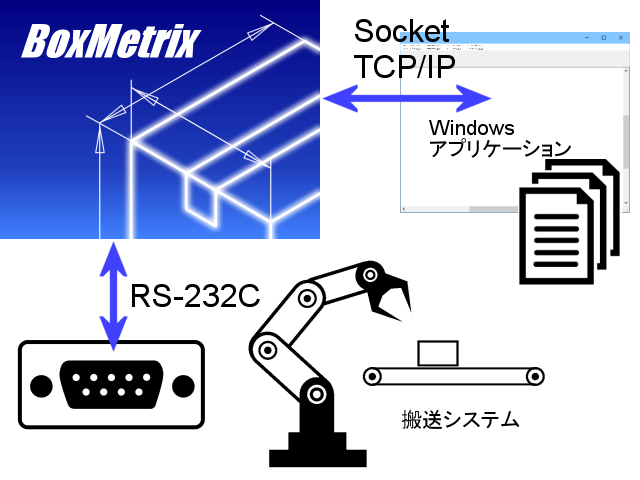

外部機器やアプリケーションと連携が可能（オプション）

RS-232CやSocket（TCP/IP）コマンドに対応しています。Shipping list作成用アプリケーションと連携して作成される伝票に寸法と重量を自動入力したり、搬送システムに測定データを返すことにより振り分けたりすることができます。

主なコマンド：ステータス問合せ、測定実行、ライブ開始・停止、決定、ゼロリセット、ID入力

BoxMetrixができること（まとめ）

  • 画像処理によるサイズ測定
  • 重量測定（サイズ測定と同時に実行）
  • 高解像度の画像記録
  • CSVファイルへのデータ記録
  • バーコード読取またはキーボード入力による箱とデータの紐付け
  • レシートプリンタへの計測日時、計測データ（W/D/H, 重量)の印刷（オプション）
  • 外部システムとの RS-232C / Socket(TCP/IP)による通信(オプション）

システム構成

基本構成

1) PC（BoxMetrix ソフトウェアインストール済）

  • 小型デスクトップPC
  • OS: Windows 10または11 64bit

2) 計測ユニット

  • 計測可能サイズ：10cm – 300cm ※
    　※ユニット設置高さ、レンズにより異なります。さらに大きな貨物を測定する場合はご相談下さい。
  • 寸法：8 x 7 x 12cm（突起部除く）
  • 重さ：約200g（ケーブル除く）
  • USBケーブル長：3m
  • 計測ユニットは箱の設置面から1.5～2m程度の場所に設置して頂く必要があります。取り付けについてはご相談下さい。

3) 重量計

  • 最大計測重量：30kg / 60kg（選択可能）
  • 寸法：30× 41× 12cm
  • 重さ：約12kg

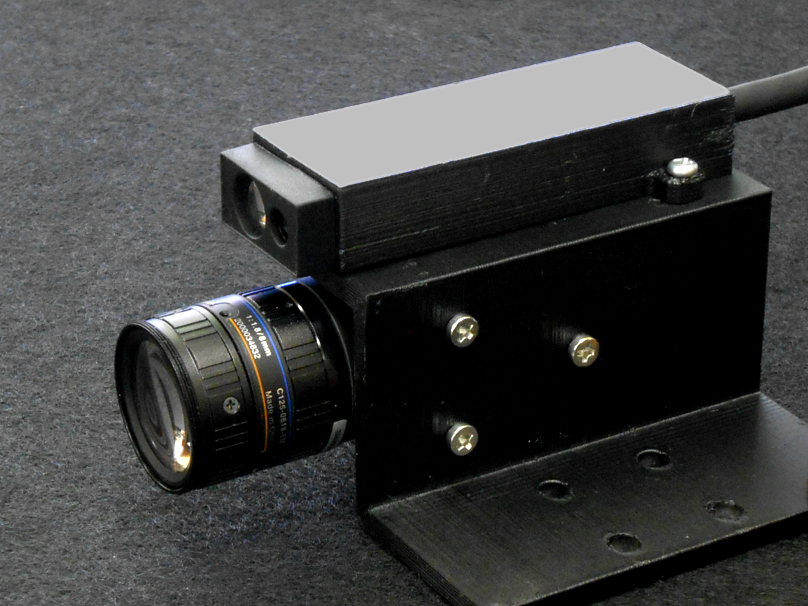

計測ユニット

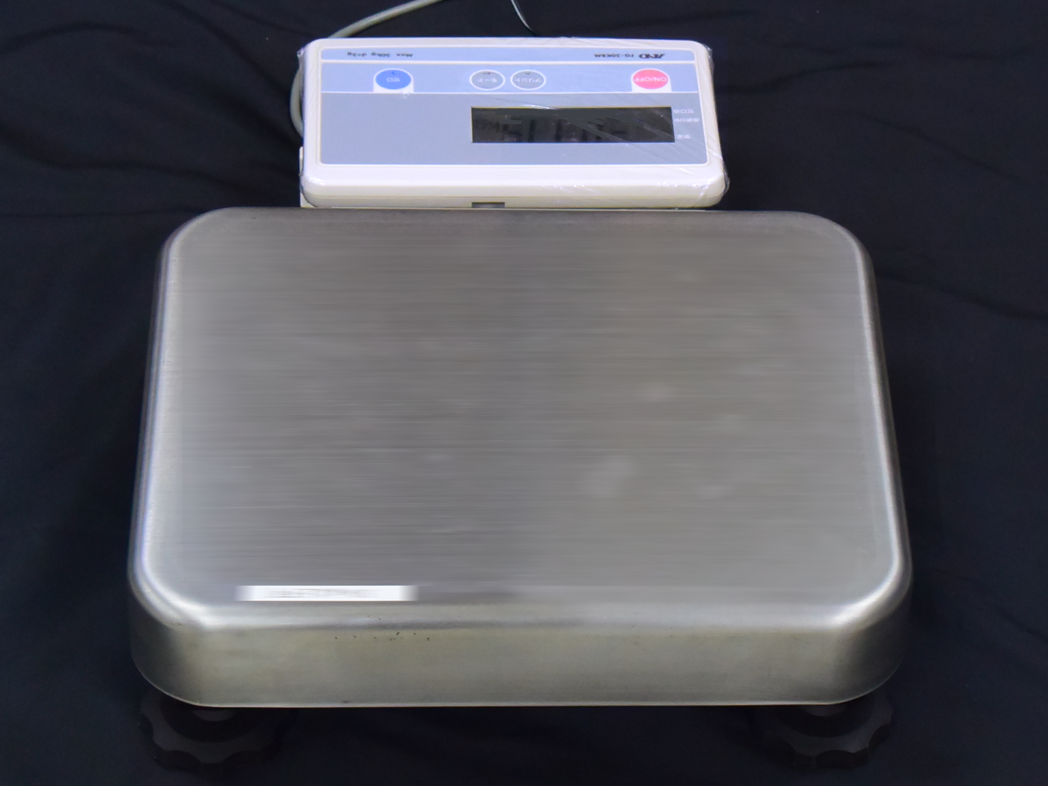

重量計

オプション

  • レシートプリンタ：測定完了時に幅 80mm のサーマルロール紙に寸法と重量を印字するためのプリンタです。
  • プリンタ制御：上記プリンタを使用するために必要なソフトウェアオプションです。
  • 外部制御コマンド：BoxMetrixを外部システムから制御するために必要なソフトウェアオプションです。
  • アプリケーション開発：お客様のご要望に応じてShipping list作成システムなどのアプリケーションを開発します。
  • 計測スタンド：カメラを固定する場所がない場合や移動式の計測器として使用したい場合にご利用頂けます。
計測スタンド（全高 173cm）
計測ユニット・重量計表示部取付例

デモを行っております

ご来社頂いたお客様に社内デモを行っております。
ご足労をおかけいたしまして誠に恐縮でございますが、実際の動作をご覧になりたいお客様はご検討頂けますと幸いに存じます。ご来社が難しいお客様にはWeb会議でのデモンストレーションも行っております。

デモンストレーションのご依頼、またはご不明な点等ございましたら下記お問い合わせページからいつでもお問合せ下さい。
