ワイヤーハーネス専用
かざした瞬間に線の色順を判定
RakuiroChecker（ラクイロチェッカー）
これまでにない高速判定・位置決め不要。
～ ワイヤーハーネス製造の悩みは ～
手組立なのでどうしても誤配線が発生
チェックに多くの人手と時間がかかる
チェックが形式的になりNG品が流出
RakuiroChecker（ラクイロチェッカー）画像処理によりワイヤーハーネスの誤配線を検出する検査装置です。ポカミスによる不良の流出を防ぎます。
ワイヤーハーネスの誤配線チェック
RakuiroCheckerの
３つの特徴
特徴.01
簡単・高速
画面内にハウジングと線が映れば、どこにあっても合否判定します。しかも判定にかかる時間は0.3秒(※)。片手にワイヤーハーネスの束を持ちながら次々と検査を行うことができます。
※PCのスペックによります。
特徴.02
ハウジング表裏も判定
独自のアルゴリズムによりハウジングの表と裏を学習し、ハウジングの表裏を同時判定します。ハーネスをカメラにかざす時にハウジングの表裏を気にする必要はありません。
特徴.03
環境変化に強い
周囲の明るさの変化をリアルタイムに検知して色判定の設定を自動調整します。そのため周囲の明るさ環境に影響されにくく、場所を選ばず使うことができます。
判定のスピードと位置決めの簡単さを動画でご覧ください。
※ 判定OK音が出ます
スカイロジックの画像処理製品は
多数の製造メーカー様に支持されています
RakuiroCheckerの利点
一瞬で判定
画像の連続取り込みにより常にワイヤーハーネスの検出を行い、ワイヤーハーネスが画面に入ってから一瞬で判定、音と画面で合否を知らせます。
設定が簡単
簡単モードを備えており、少量・未登録の型番も配線の色をクリックすれば検査を開始できます。品種登録は無制限（※）。ボタンやバーコードで品種を簡単に切り替えできます。
※ PCのディスクスペースにより制限されることがあります。
作業者の労力削減と作業効率向上

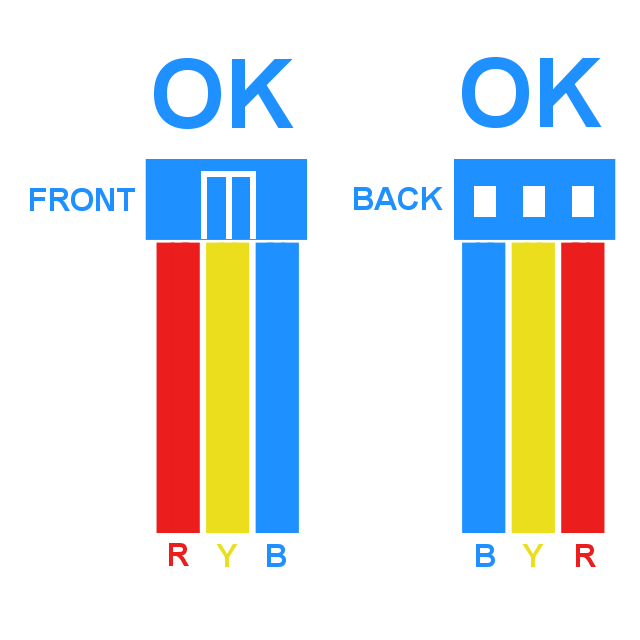

画像によりハウジングの表裏まで判定。例えば表なら赤黄青、裏なら青黄赤を合格として配線色をチェックします。作業者がハウジングの表裏を気にすることなくかざすことができ、さらに位置決めも不要なため短時間でたくさんの誤配線チェックができます。
製品構成
本体をパソコンと電源につなぐだけのシンプルな構成
RakuiroCheckerのコンパクトな本体にはカメラ・レンズ・照明がセットになっています。Windowsパソコンにソフトウェアをインストールして本体とUSBで接続することによりすぐに使い始めることができます。
製品構成
- RakuiroChecker本体（カメラ・レンズ・照明含む）
- ソフトウェア
PCが別途必要になります。（推奨スペック：CPU：Core i5(10世代)以上、RAM：8GB以上、OS：Windows 10/11）
ソフトウェア画面
分かりやすい画面と音で合否をお知らせ
検査対象の品種はマウスで指定するか、バーコードを読み取ることで切り替えることができます。画像処理はリアルタイムで行われているため次々とワイヤーハーネスをかざすだけで判定、表示と音でOKをお知らせします。その他、現場で簡単に使うための機能や工夫を多数搭載。初めての方でもスムーズにお使い頂けます。
新しい品種もマウスで簡単登録
品種の登録はマウスで線の色をクリックするだけで完了です。１回限りの品種など、登録が不要なワイヤーハーネスは「簡単モード」でその場で色を指定し、そのまま続けて色検査を行うこともできます。
検査しながら本数も確実にカウント
計数機能により、検査合格となったワイヤーハーネスのカウントをおこなうことができます。カウントは区切りと総数それぞれを設定できるため、１００本ごとにワイヤーハーネスの束を作り、トータル５００本製造するといった使い方をすることができます。
多品種小ロットの配線色検査に最適
目視検査の負担を軽減し、確実な検査を
次世代の誤配線検査ツールとして、RakuiroCheckerは高速な画像処理、ハウジング表裏自動判定、かざすだけの簡単運用などの新しい機能を多数備えています。多品種小ロットの製品が増える中、検査担当者の負担を減らして誤配線の流出を防ぎます。是非お役立てください。
一度試してみませんか？
無料評価から導入までの流れ
スカイロジックの技術スタッフがお送り頂いた写真や実サンプルを使って検査の可否を無償で確認しています。結果をお客様に報告するだけでなく、貸出機によるお客様でのテストからご導入後の実運用までしっかりサポートいたします。まずは誤配線のチェックを行いたいワイヤーハーネスの画像をお送りください。
2
スカイロジックから連絡
弊社から無料評価サービスのご案内をいたします。これまでの類似の実績を報告し、ワイヤーハーネスの画像やテストサンプルのやりとりなどについてご希望をお伺いいたします。
3
画像でのテスト
お送り頂いた実サンプルでテストを行います。検査の可否だけでなく、ワイヤーハーネス色確認検査の速さも評価するために検査の様子を動画として撮影します。
4
評価レポートと概算の提出
テスト結果や動画を評価レポートとしてお送りいたします。概算価格にはソフトウェア、PC、カメラなどが含まれます。PCやカメラはご自身で調達頂くことも可能です。
5
貸出機による検証
PCやデモ機お貸出しできます。評価レポートと同様の結果が出るか、スピード感はどうか、お客様の実際の運用に近い環境でお試し頂けます。ご希望があれば設定などのサポートをいたします。
6
実運用のサポート
スカイロジックでは導入から運用まで、迅速かつ的確にサポートするための仕組みを用意しています。お問い合わせに対し、メール、電話、リモートなどの手段を用いて実運用までしっかりとサポートいたします。
まずは画像 or サンプルから、新しいワイヤーハーネスチェッカーの性能を体験してください。
お問い合わせはこちら
☎ (053) 414-6209
株式会社スカイロジック
433-8104 静岡県浜松市中央区東三方町23-5 3F
