画像処理用 照明・カメラ固定検査台
フレキシブルかつ簡単。EasyInspector/DeepSkyで使用可能な標準検査台。簡易の手置き検査、抜き取り検査等でご使用頂けます。
- 検査台製作での工数を削減する標準検査台です。
- 様々なワークに対応できる固定治具を用意しています。
- 検査の条件により様々な照明、カメラの取り付けが可能です。
- 検査環境により外部の影響を受ける場合のための暗室カバー（オプション）。
- XYZの調整幅が広い為、検査対象の幅が広がります。
- ベースプレートや暗箱は照明の干渉を低減する黒色を採用しています。
- 長期使用を想定した高強度構造。
特徴

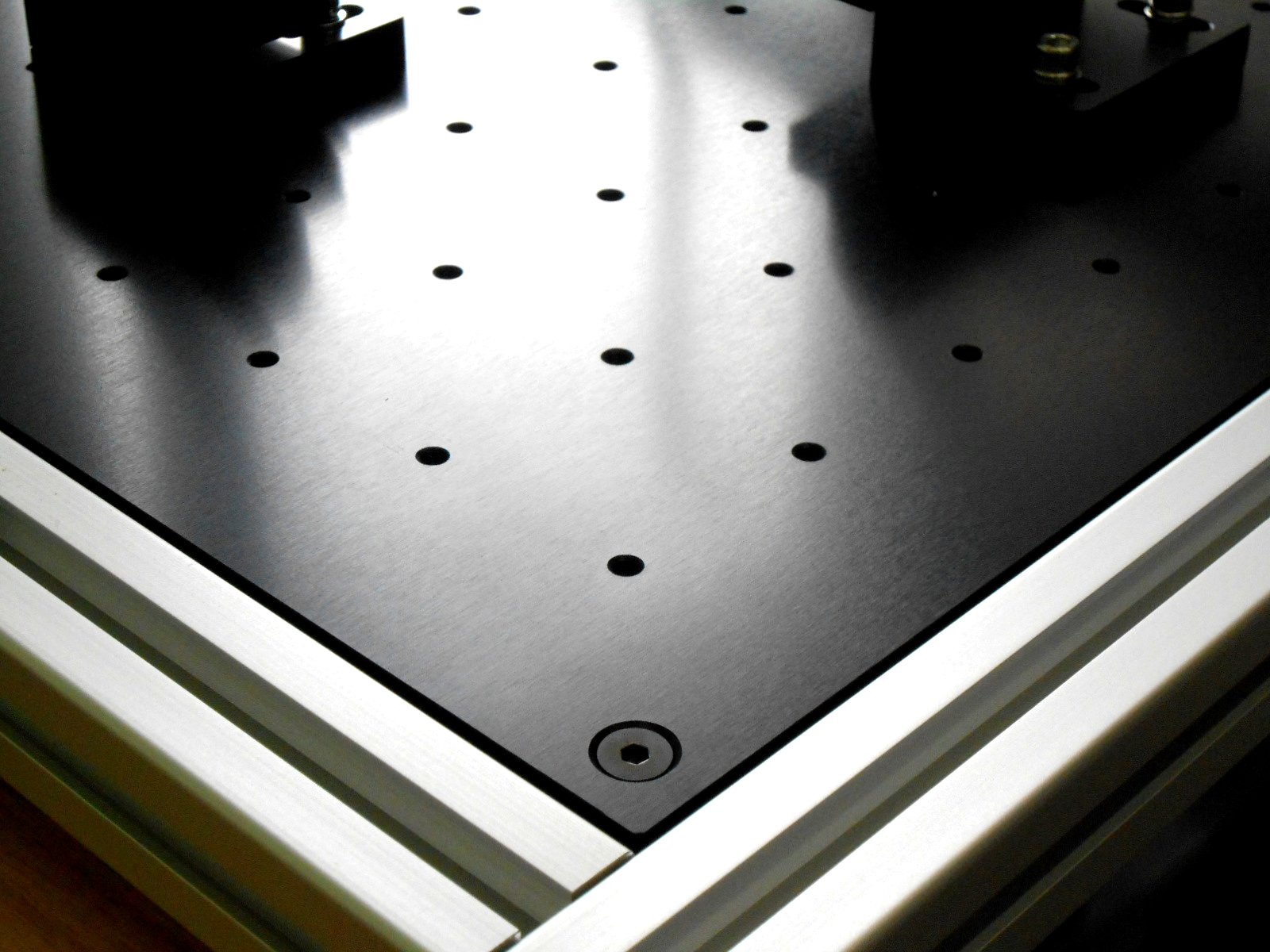

最大 415mm x 415mm のワークに対応できる高耐久ジュラルミン製ベースプレート（黒アルマイト処理）。

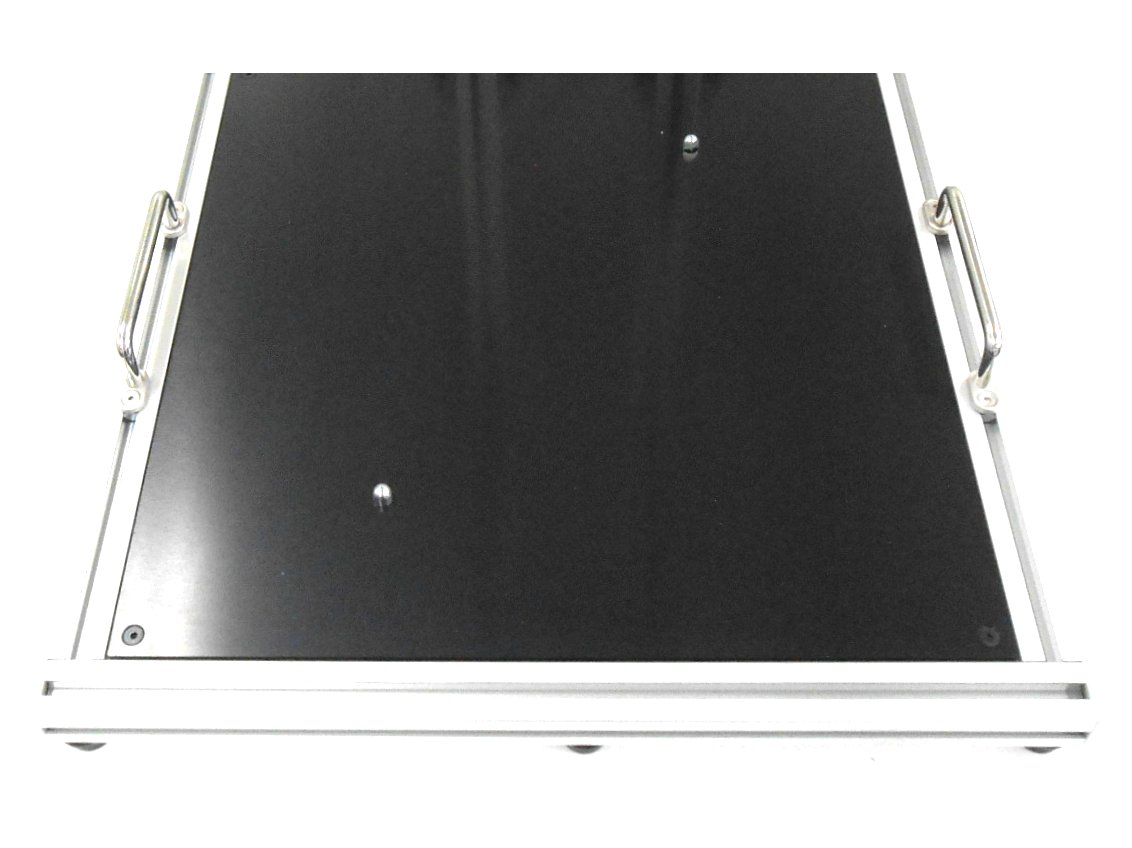

お客様で固定治具を製作する際に便利な位置決めピン仕様のベースプレートもご用意しています。

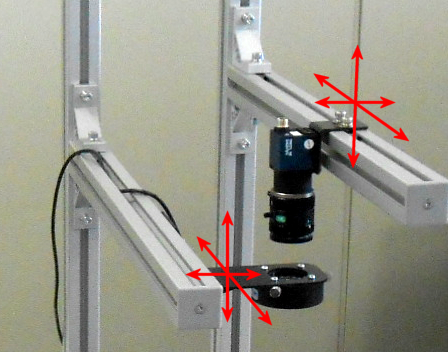

カメラと照明の位置が自在に設定可能な固定柱。

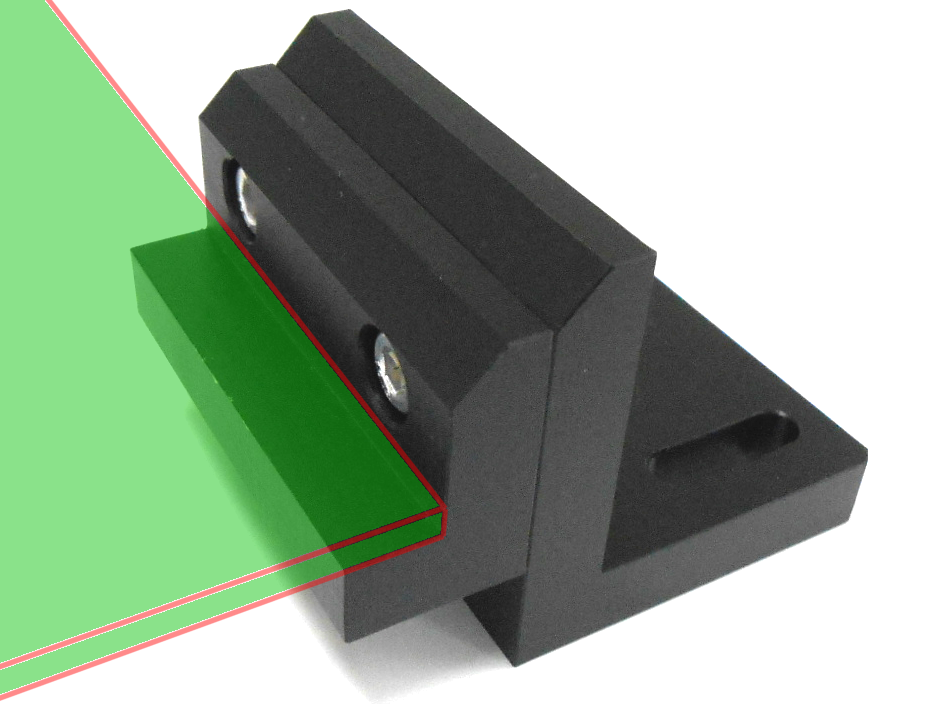

基板など裏面に部品が実装されている製品は浮かせた状態で固定できます。長穴調節幅は15mm。
様々なタイプの照明を用意しています（写真はドーム照明）

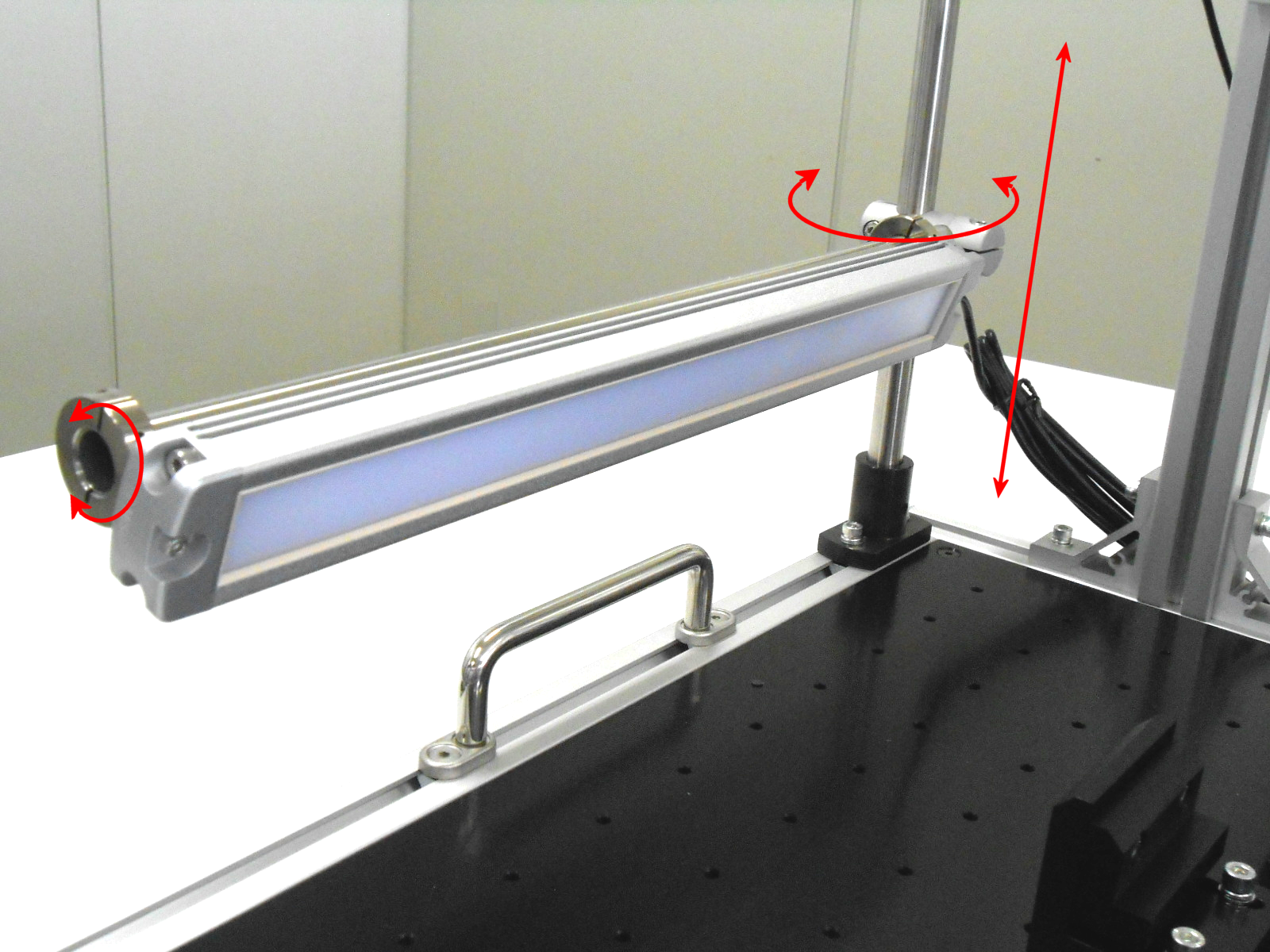

光源の反射を抑える斜めからのバー照明は 50mm - 350mmで高さ調節が可能。角度も無段階で調節できます。
ラインナップ

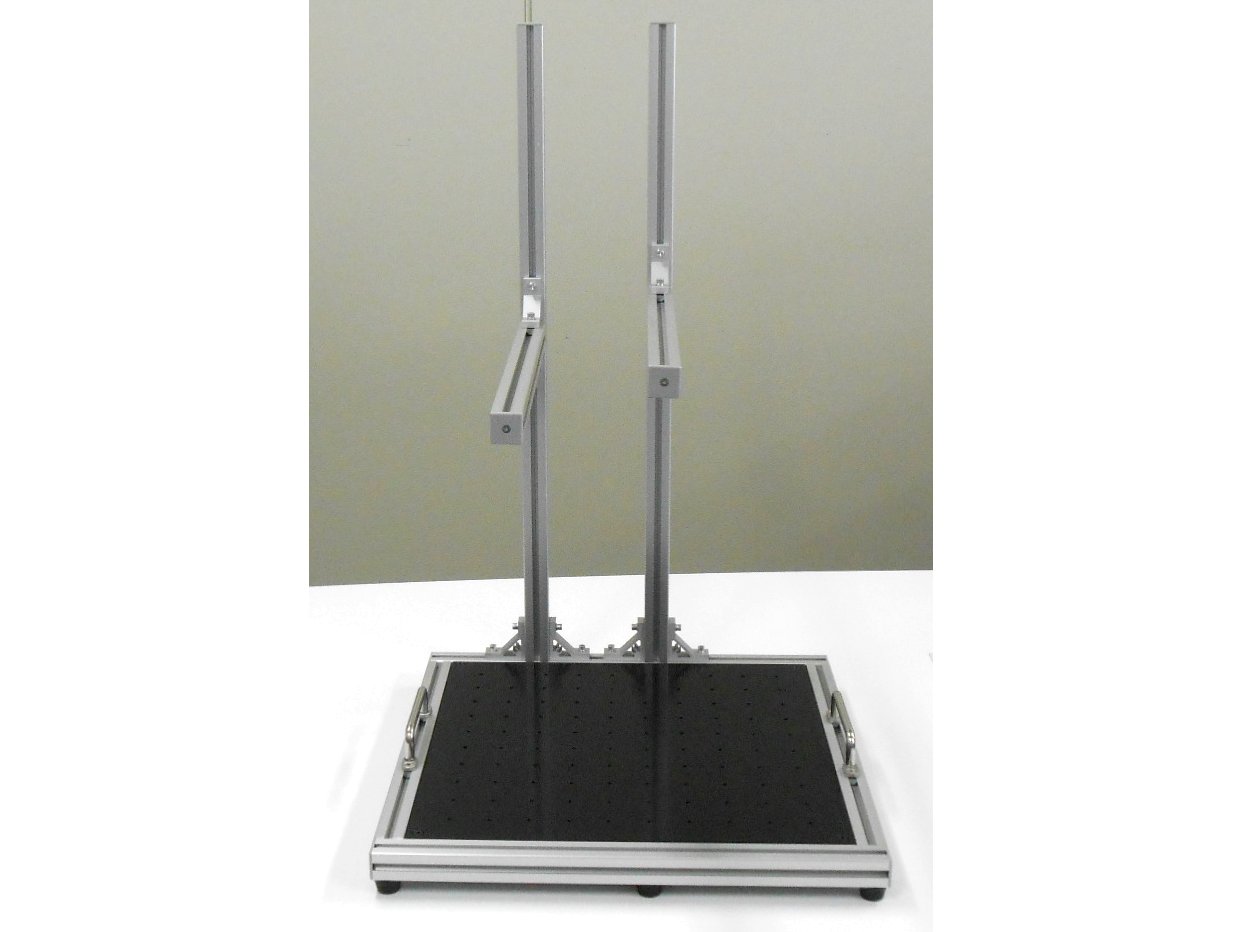

ベースセット（自由取付 M5-100穴仕様）
バー照明（自由取付支柱付き、1個）

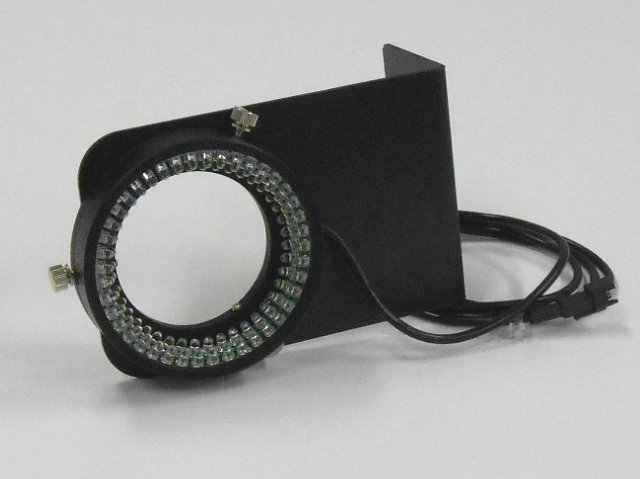

リング照明（φ30/φ53取り付けブラケット付き）
ドーム照明（φ80取り付けブラケット付き）

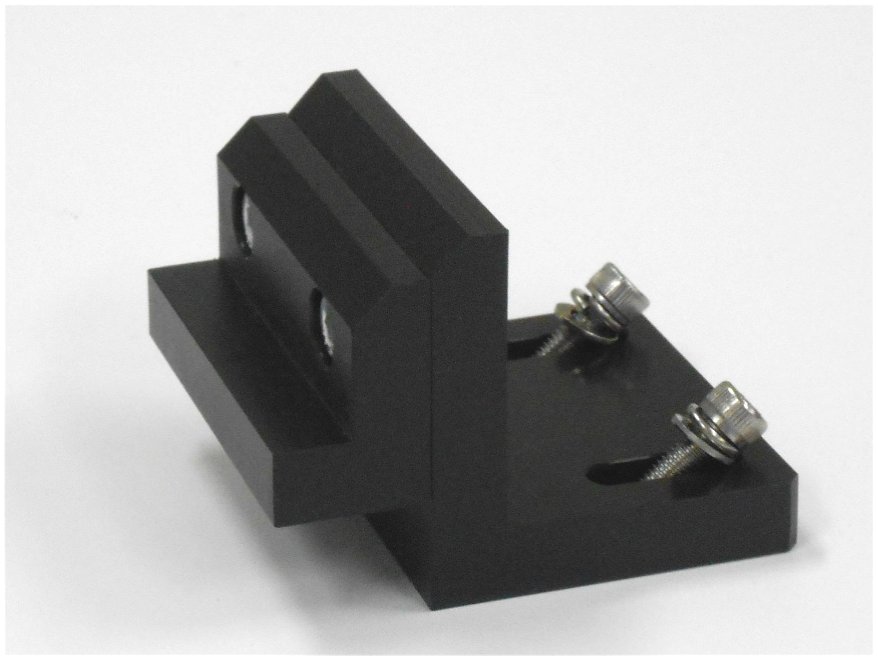

ワークガイド（自由取付 基板用）

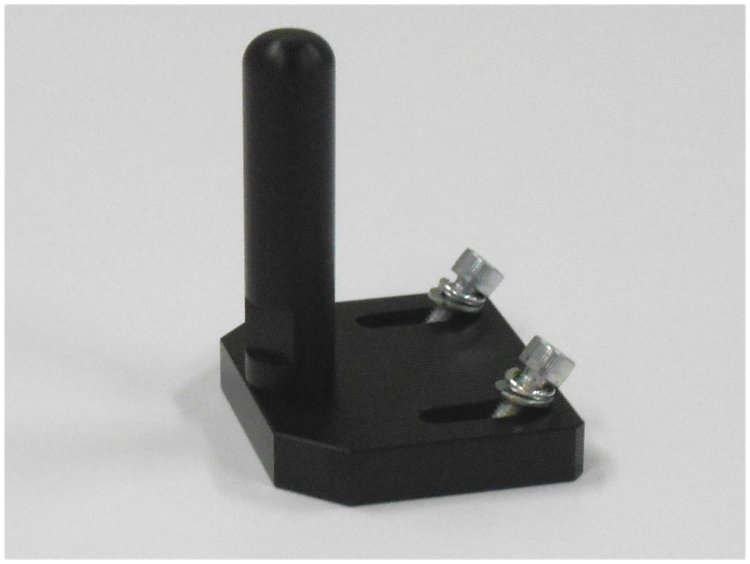

ワークガイド（自由取付 位置決めピン用）

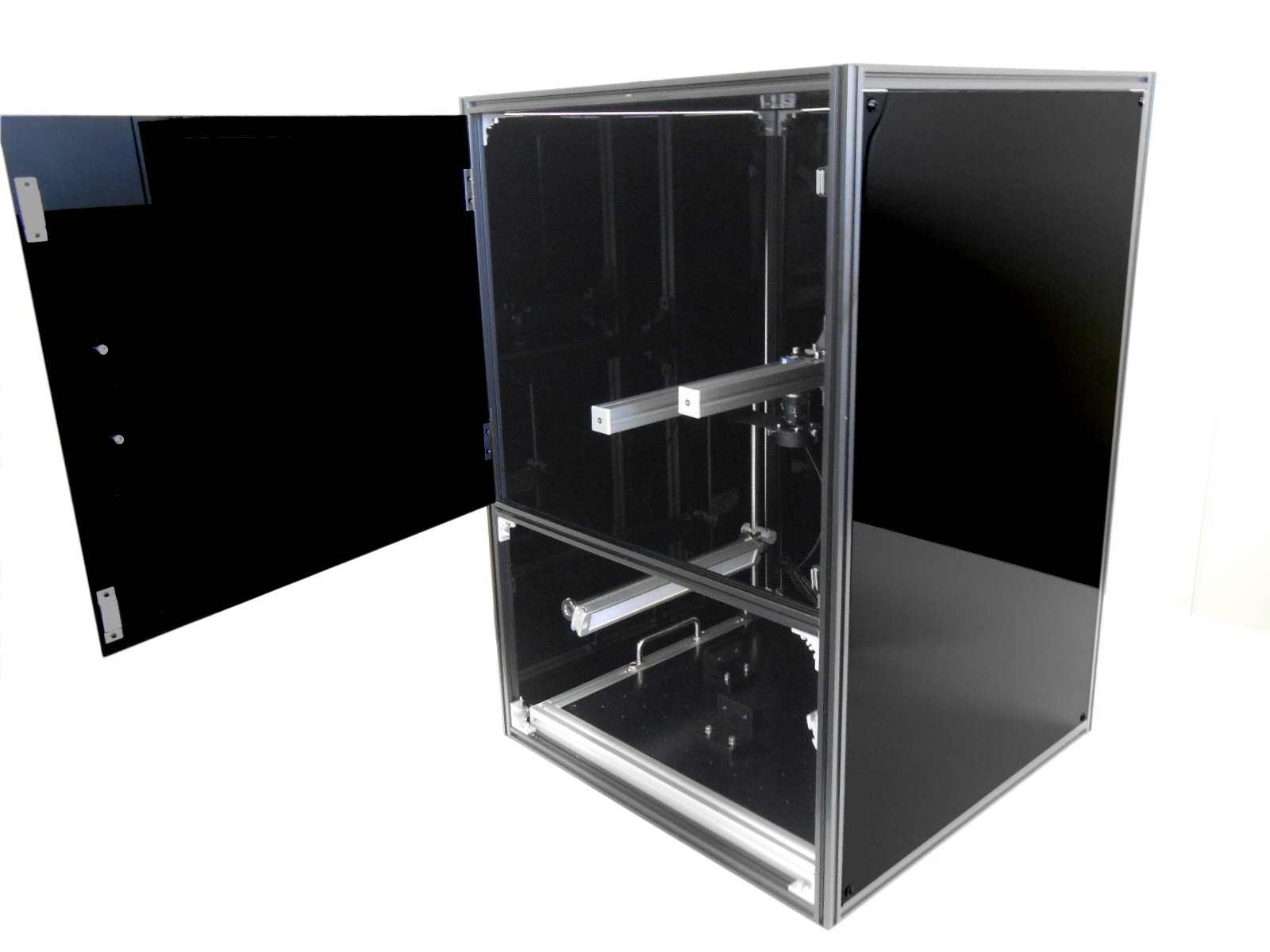

暗室カバー（内部のベースセットは付属しません）

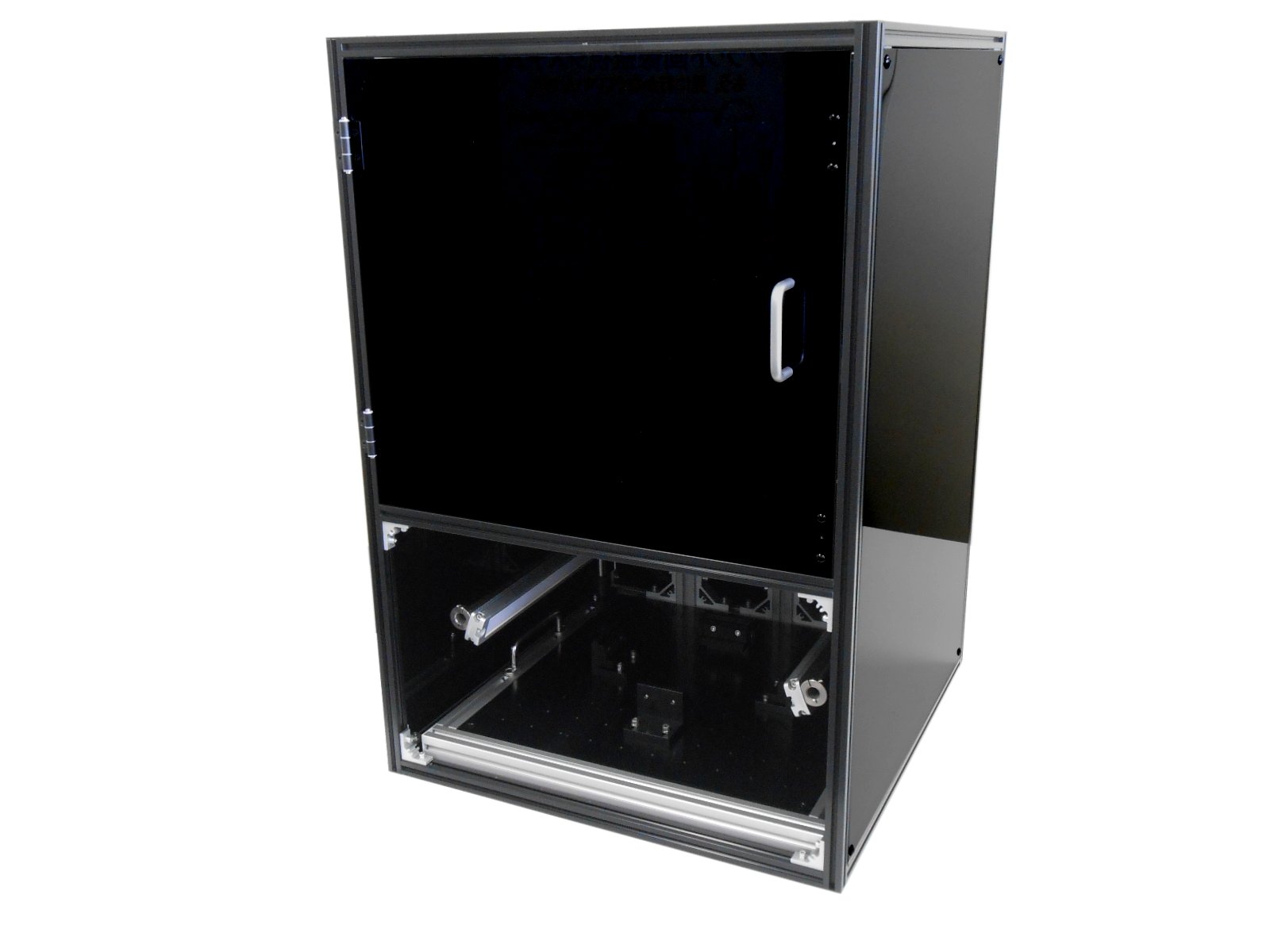

暗室カバー（正面扉を閉じた状態）
価格
| 品名 | 型番 | 価格 |
| ベースセット（自由取付 M5-100穴仕様） | IB-BS-FL | 164,000 |
| ベースセット（治具載せ用 ガイドピン仕様） | IB-BS-GP | 120,000 |
| カメラブラケット（Daheng/Baslerカメラ用） | IB-CB-DH / IB-CB-BL | 8,400 |
| バー照明（自由取付支柱付き、1個） | IB-L-ST | 36,000 |
| リング照明（φ30/φ53取り付けブラケット付き） | IB-L-RG30 / IB-L-RG50 | 87,000 |
| ドーム照明（φ80取り付けブラケット付き） | IB-L-DM80 | 137,000 |
| 同軸落射照明（50ｍｍ角取り付けブラケット付き） | IB-L-CA50 | 129,000 |
| 調光電源 | IB-LP-V12 | 28,000 |
| ワークガイド（自由取付 基板用、1個） | IB-WG-PCB | 20,000 |
| ワークガイド（自由取付 位置決めピン用、1個） | IB-WG-PIN | 12,000 |
| 暗室カバー | IB-DR | 128,000 |

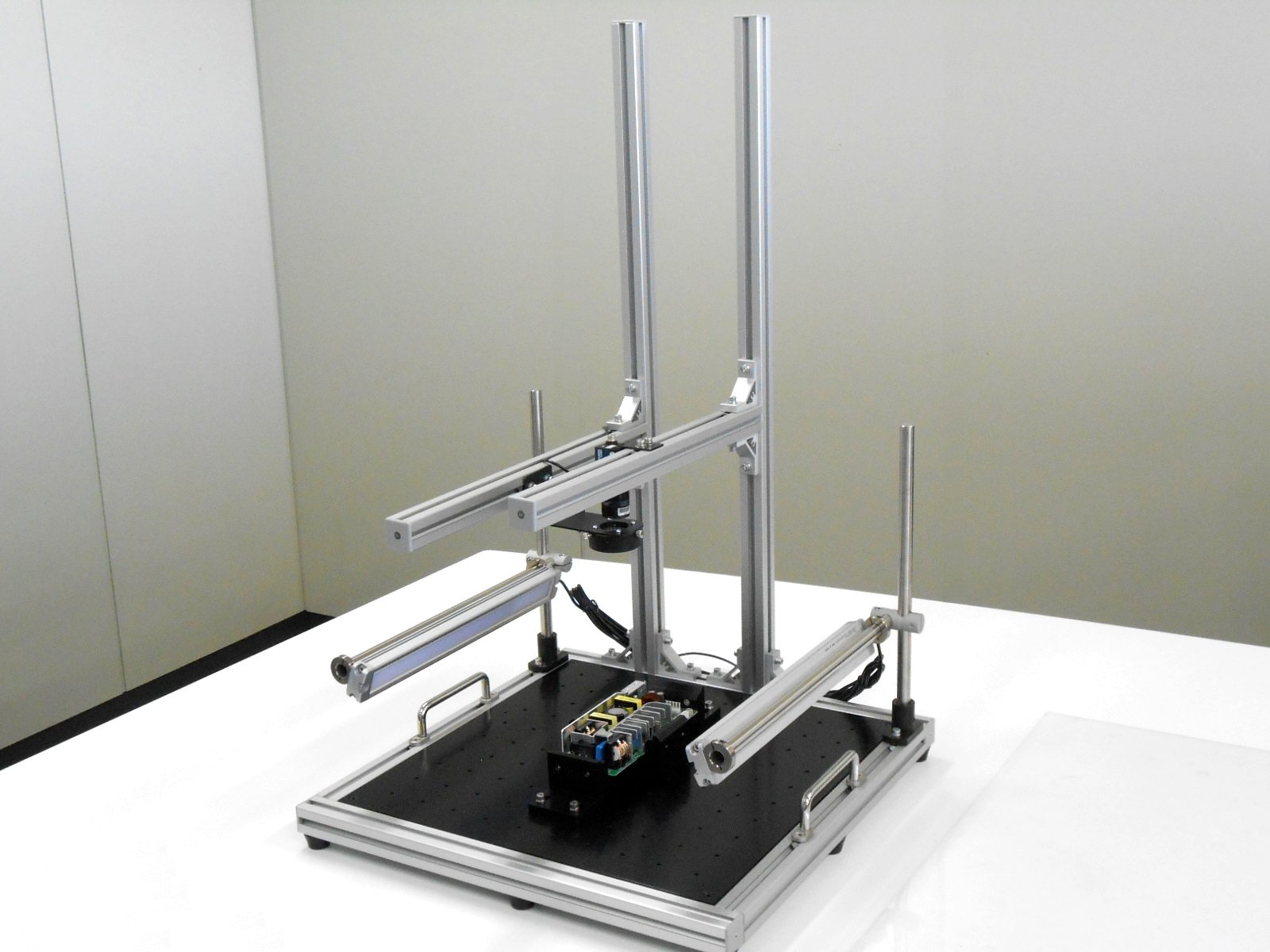

構成例
- ベースセット（自由取付 M5-100穴仕様）
- カメラブラケット（Dahengカメラ用）
- バー照明（自由取付支柱付き）x2
- リング照明（φ30取り付けブラケット付き）
- 調光電源
- ワークガイド（自由取付 基板用）x4

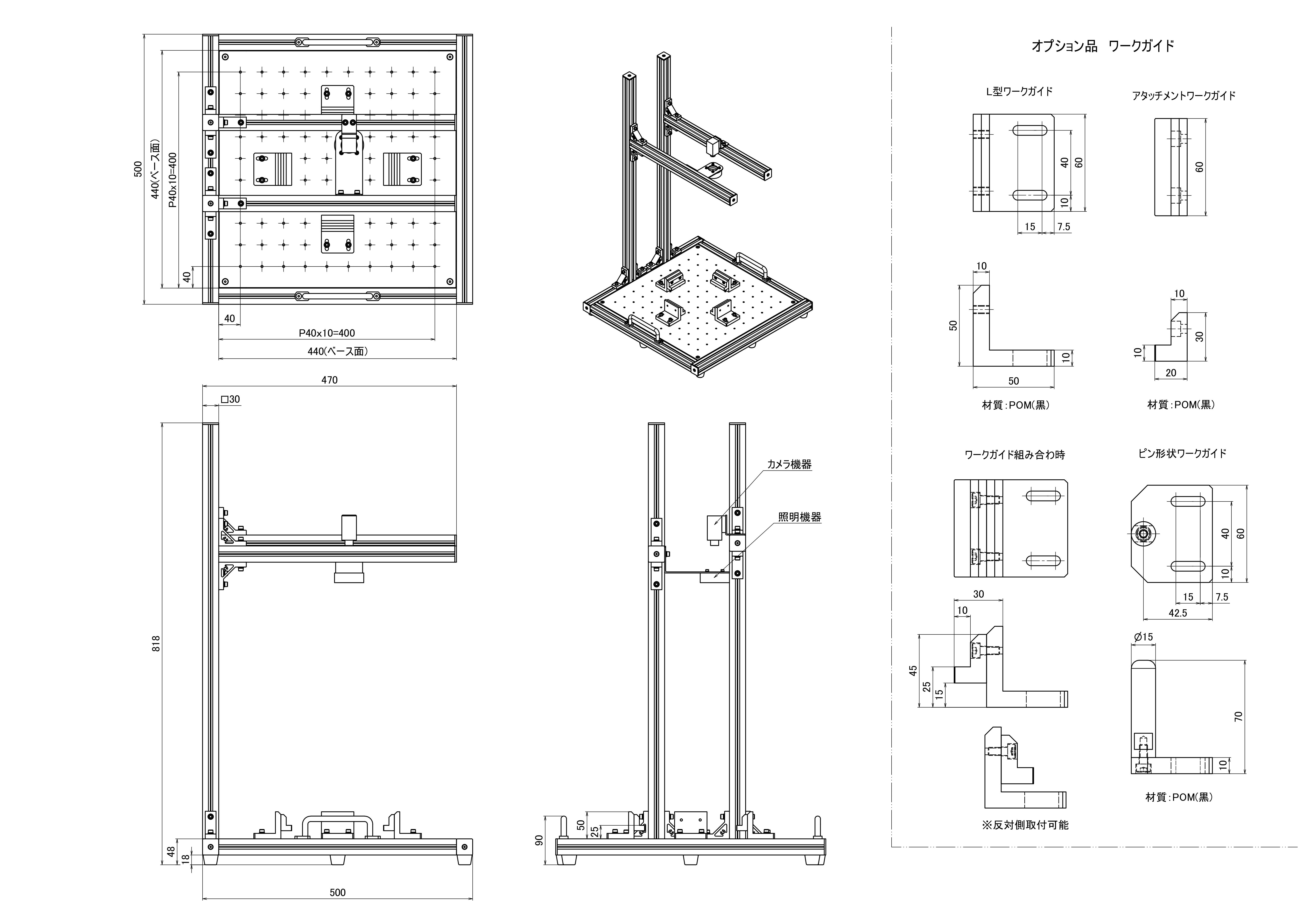

概略図
ベース 自由取付100穴仕様

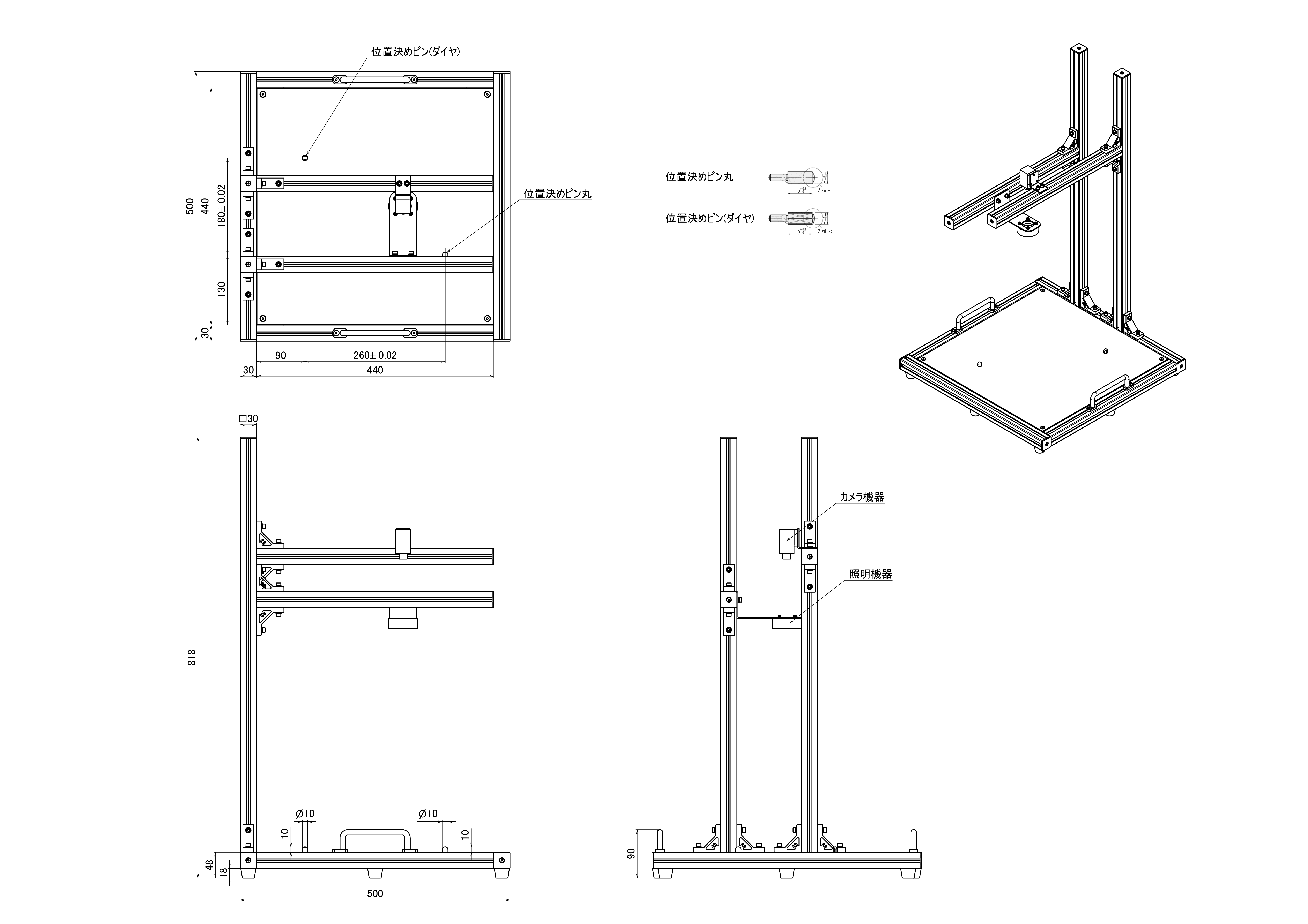

ベース ガイドピン仕様

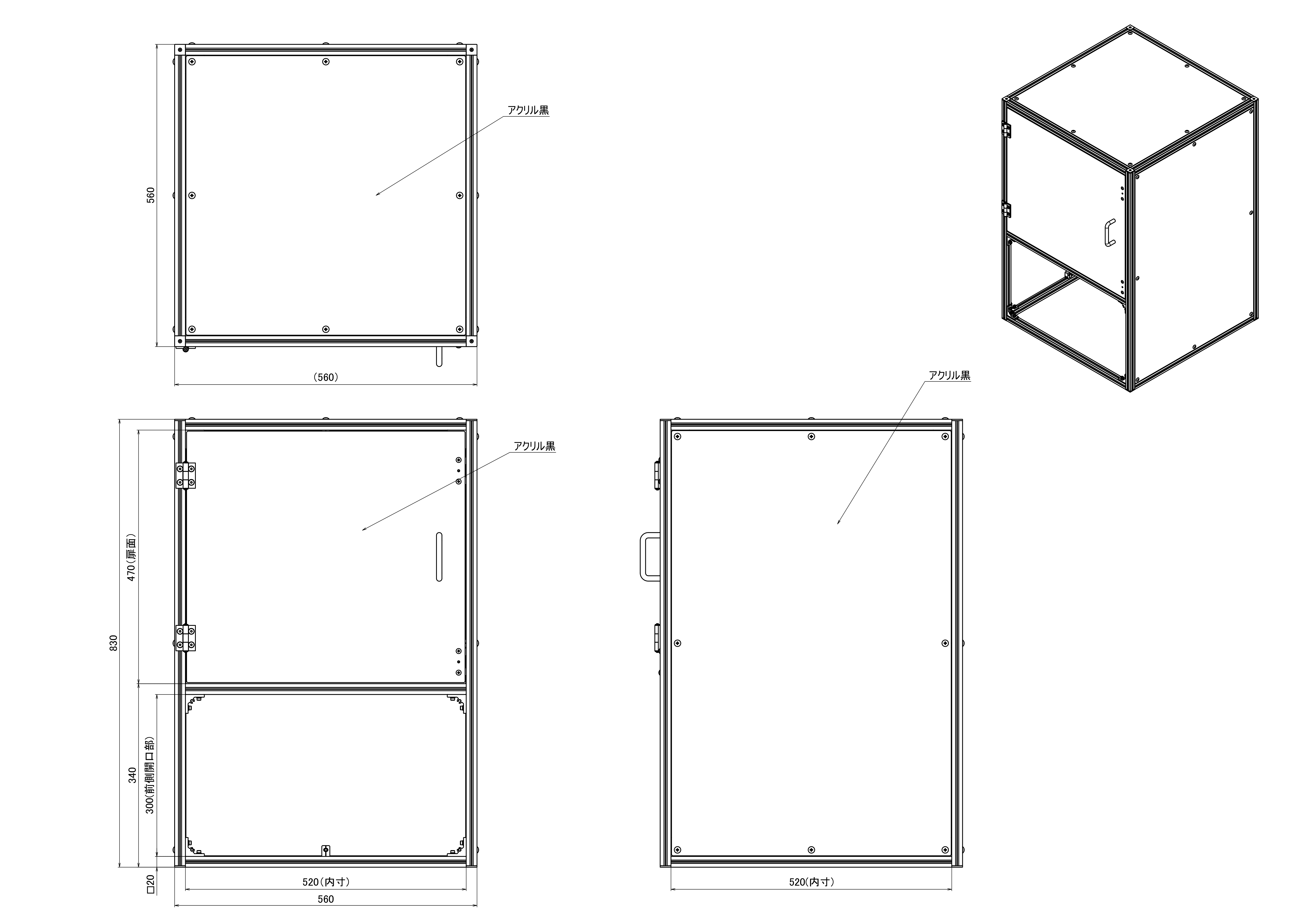

暗室カバー

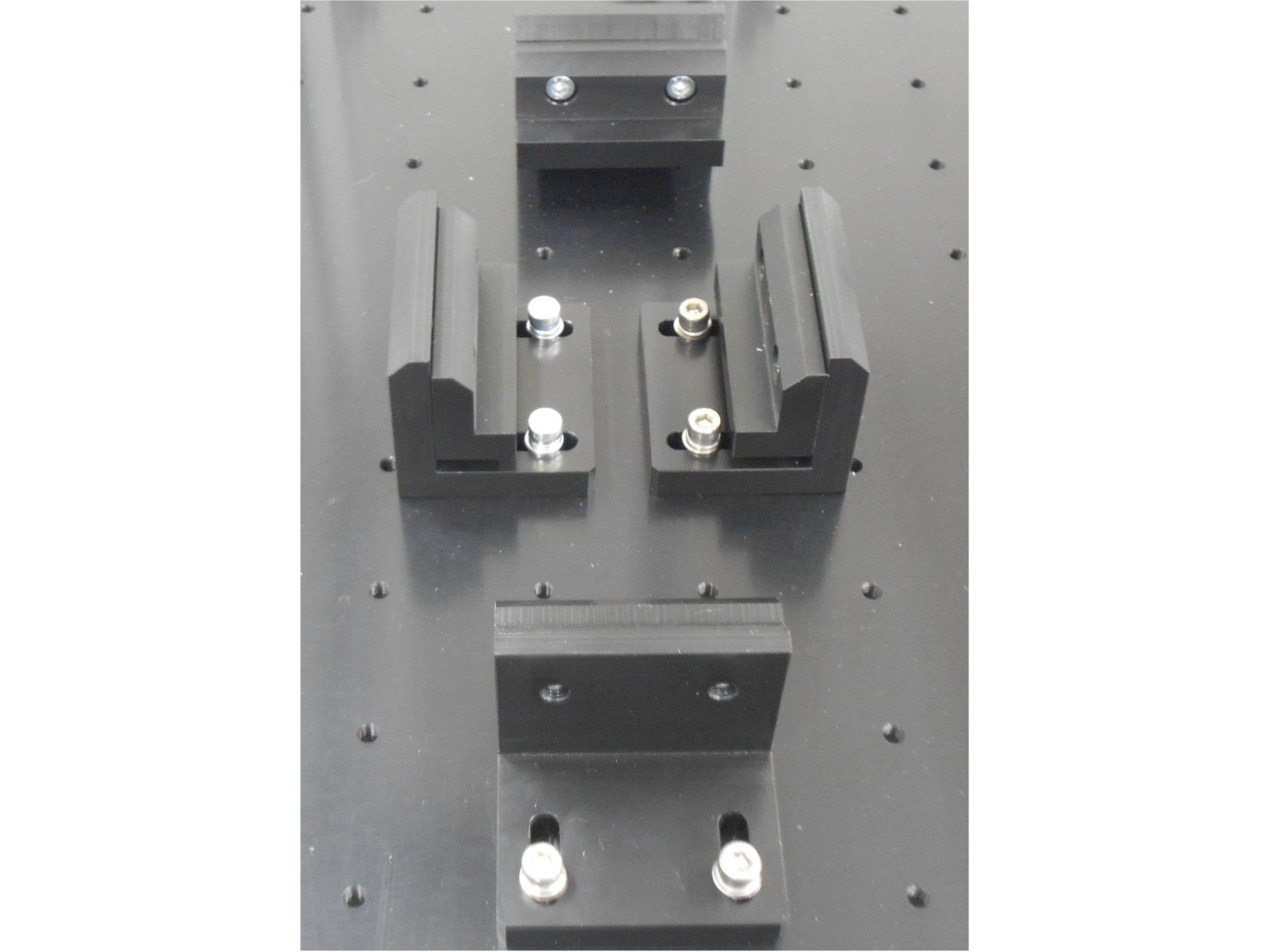

基板用ワークガイド取付例
